Объективная оценка работы мелкопузырчатой аэрации в цилиндрических аэротенках

1) Суть и новизна

Авторы методики предлагают комплексный показатель ACC (Aeration Characteristic Criterion) для оценки мелкопузырчатых систем аэрации с мелкопористыми трубчатыми аэраторами в цилиндрических резервуарах.

Традиционные метрики типа KLa и SSOTE отражают общую эффективность переноса кислорода, но часто не учитывают равномерность DO (растворённого кислорода) по объёму, а именно она сильно влияет на стабильность биопроцессов.

Поэтому ACC объединяет и “сколько кислорода передали”, и “насколько ровно распределили DO”, применяя метод нечёткой кластеризации Fuzzy C-Means (FCM).

2) Какие параметры считают важными
Метрика ACC состоит из 4 групп показателей:
A) Равномерность DO по горизонтали на разных глубинах (DH): Считается средний коэффициент вариации DO в плоскости сечения на разных уровнях по глубине.

B) Равномерность DO по вертикали (DV): насколько средние значения DO по горизонтальным сечениям отличаются между собой по высоте.

C) Общая равномерность DO по всем точкам измерения (DA): единый показатель разброса DO по всем точкам отбора в резервуаре.

D) “Сколько кислорода реально оказалось в воде” относительно кислорода в поданном воздухе (RTT)

Это отношение прироста массы DO в воде к массе кислорода, поданного с воздухом (то есть интегральная “результативность” по кислороду).

• DH, DV, DA меньше → равномерность лучше
• RTT больше → перенос кислорода эффективнее

3) Как устроен показатель ACC

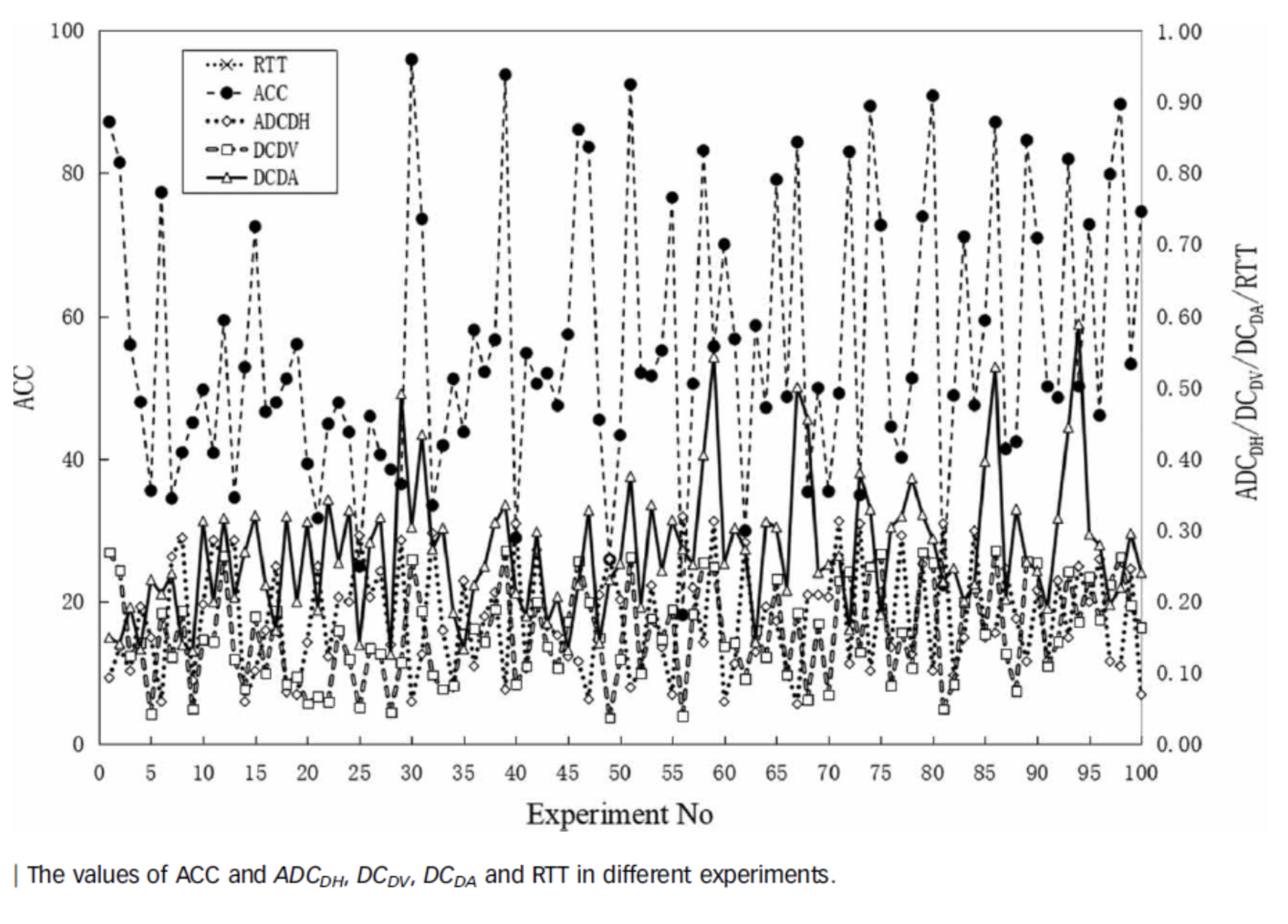

1. Перевод каждого из 4 параметров (DH, DV, DA, RTT) в нечёткие “оценки качества” (membership functions) по заданным порогам.
2. Затем FCM оценивает степени принадлежности измерения к двум уровням: условно “плохо” и “хорошо” (в работе выбрали c = 2 уровня для простоты).
3. Итоговый ACC — это взвешенная сумма этих “принадлежностей”, приведённая к шкале 0…100.

Важно: подбирается индекс “нечёткости” m и показывают, что наиболее адекватная (почти линейная) шкала ACC получается при m ≈ 3.

Испытания проводили в чистой воде с стандартных условиях в цилиндрических баках по стандартным процедурам измерения переноса кислорода.

DO мерили многоточечно и отбирали синхронно по точкам.

Сравнивается 4 схемы раскладки трубчатых мелкопористых аэраторов (геометрия размещения):

1.Кольцевая (ring-type)

5) Главные результаты

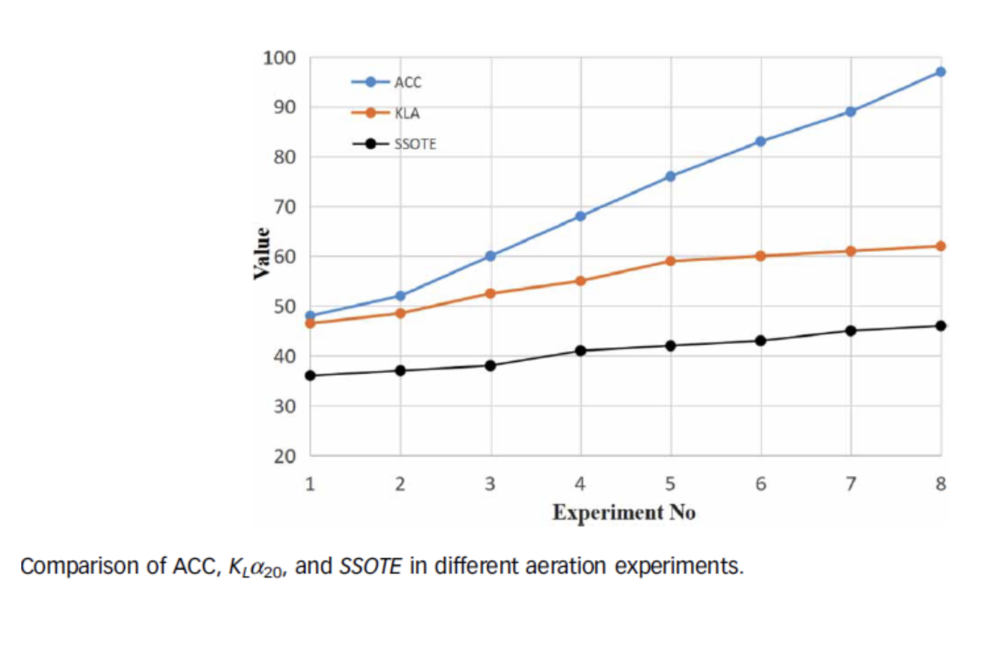

5.1 ACC “чувствительнее”, чем KLa и SSOTE

По сравнению с KLa20 и SSOTE показатель ACC сильнее различает варианты аэрации: разница между схемами по ACC выражена заметнее, значит он лучше подходит для сравнительной оценки компоновок.

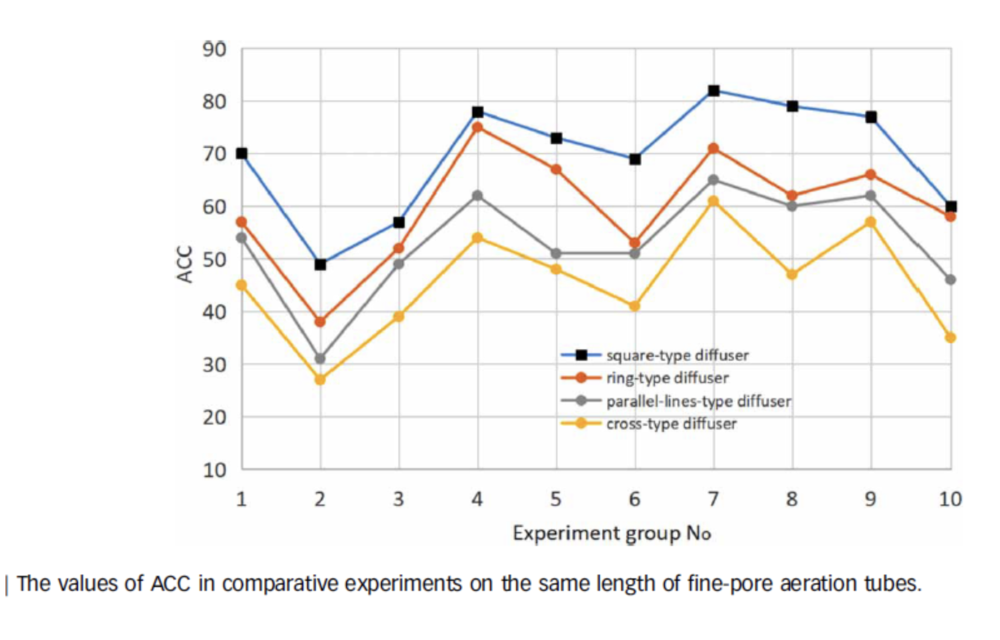

По ACC устойчиво получился порядок от лучшего к худшему: кольцо → квадрат → параллельные линии → крест

• Кольцо создаёт более устойчивое закручивание и даёт большую зону покрытия пузырьками, лучшее перемешивание и более ровный DO.
• Квадрат даёт горизонтальный “толкающий” поток, но вихревого эффекта меньше — равномерность и перенос кислорода хуже, чем у кольца.

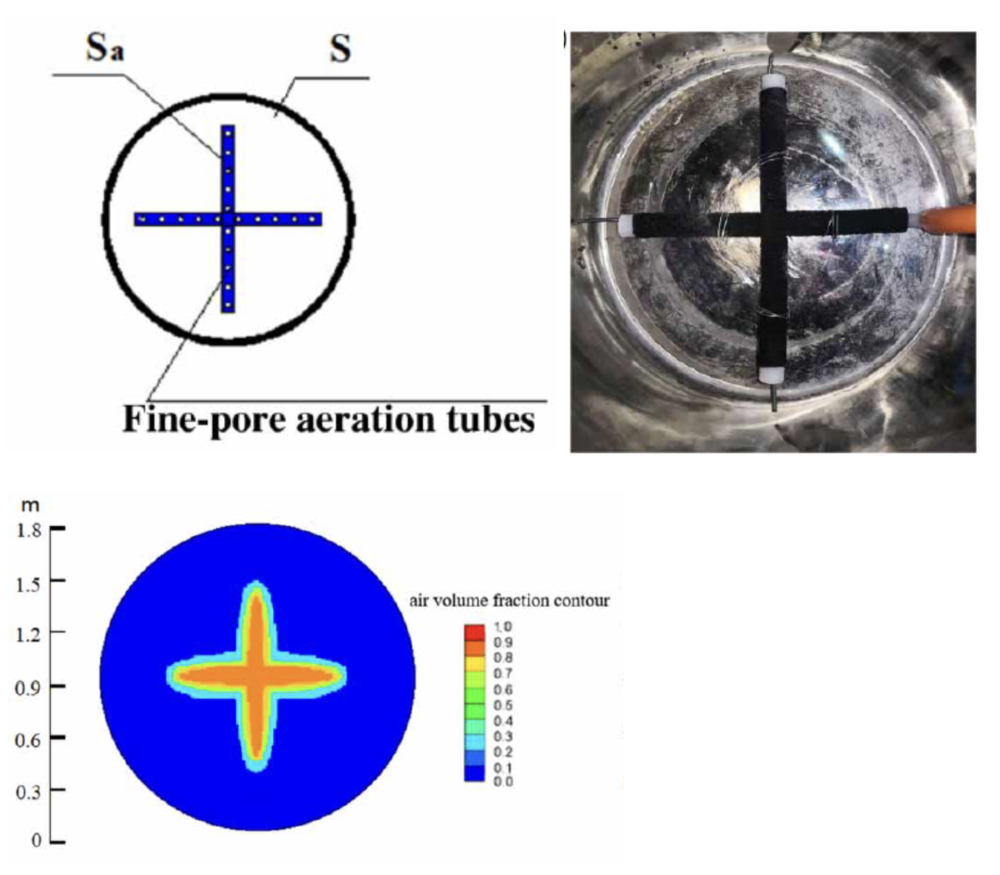

• Параллельные линии и особенно крест хуже покрывают площадь пузырьками; в “кресте” часть площади резервуара остаётся менее аэрируемой и, как результат, DO менее равномерен, суммарная эффективность ниже.

Визуально через CFD-картины распределения газовой фазы: площадь покрытия пузырьками максимальна у “кольца” и минимальна у “креста”.

5.3 Влияние длины труб (при одинаковом расходе воздуха)

При одинаковом расходе воздуха: чем больше суммарная длина труб, тем лучше ACC.

Причина: расход на 1 метр трубы меньше → пузырьки мельче → удельная поверхность газ–жидкость выше → перенос кислорода растёт.

6) Практическая польза для проектирования и эксплуатации (что можно забрать себе)

1. Для цилиндрических аэротенков/резервуаров оценивать систему аэрации только по KLa/SSOTE недостаточно — критично учитывать равномерность DO по объёму.
2. При выборе компоновки трубчатых аэраторов в “круглой” геометрии резервуара, кольцевые схемы обычно дают преимущество за счёт лучшего покрытия и циркуляции.
3. Если нужно повысить эффективность при том же воздухе — часто помогает увеличение суммарной длины аэраторов (при сохранении общего расхода), т.к. это ведёт к уменьшению пузырька и росту поверхности массопереноса.
4. Для сравнительных испытаний разных вариантов в одном и том же резервуаре можно использовать “идеологию” ACC:

• мерить DO многоточечно (план + глубина),
• считать показатели равномерности,
• объединять их с интегральной эффективностью переноса кислорода.

7) Ограничения важные для честной интерпретации результатов

Испытания в чистой воде в стандартных условиях. В активном иле или стоках картина может меняться (вязкость, ПАВы, загрязнение мембраны, α-фактор и т.д.).

ACC зависит от выбранных порогов “хорошо/плохо” для функций принадлежности — при внедрении на практике пороги лучше калибровать под ваш тип резервуара и режимы.
ИТОГИ: Исследование (Water Science & Technology, 2021) показало, что для цилиндрических аэротенков оценка мелкопузырчатой аэрации должна учитывать не только эффективность переноса кислорода (KLa/SSOTE), но и равномерность DO по объёму.

Авторы предложили интегральный показатель ACC (0–100) на базе нечёткой логики, который оказался более чувствительным к различиям компоновок аэраторов.

В сравнении раскладок трубчатых мелкопористых аэраторов лучший результат дала кольцевая схема, далее квадрат, затем параллельные линии, и худший вариант — крест. Также показано: при одинаковом расходе воздуха увеличение суммарной длины аэраторов улучшает показатели за счёт уменьшения пузырька и роста поверхности массопереноса.

*Оригинальное название: Evaluating the performance of fine bubble diffused aeration systems in cylindrical aeration tanks by fuzzy c-means algorithm

**Авторы: Er Li, Xiangying Zeng
