Часто мы видим на графиках производственных компаний значение “Resistance loss”, означающее потерю сопротивления или потерю давления аэратором погруженным в воду.
Давайте разберемся, что именно стоит за этим числом и почему его рост или снижение напрямую отражается на работе воздуходувок и качестве аэрации.
DWP (Dynamic Wet Pressure) – один из ключевых технических параметров дисковых или трубчатых диффузоров в системах мелкопузырчатой аэрации. Представляет собой давление, необходимое для продавливания воздуха через мембрану аэратора в погруженном рабочем состоянии, учитывая глубину воды и сопротивление материала.
Единицы измерения: кПа (kPa) (килопаскали) или мм вод. ст. (1 кПа ≈ 102 мм вод. ст.). или 10 mbar (миллибар)

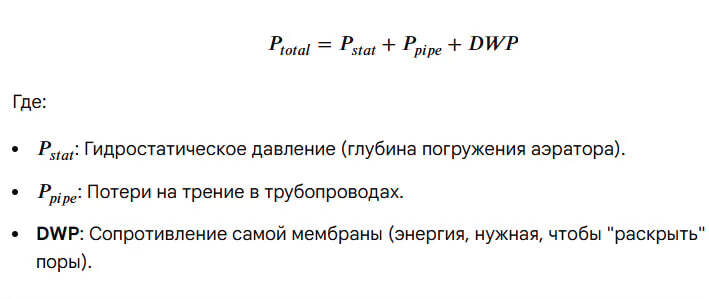

Общее давление, которое должна преодолеть воздуходувка, складывается из следующих показателей:
Статическое давление жидкости (вес столба воды) + Потери в трубопроводе (трение воздуха о стенки) + Сопротивление аэратора (DWP)
Получается, что DWP = P total – P hydrostatic – P pipe, (если не брать во внимание потери на трение о стенки системы)
Как измеряют DWP
Возьмем для примера глубину 3 м, аэратор 1 м.
- P total (общее). Манометром снимите показания на выходе из воздуходувки или на гребенке перед аэротенком. Допустим, манометр показывает: 35,0 кПа. P stat (гидростатическое): рассчитайте гидростатическое давление столба воды. Для этого необходимо знать точное расстояние от уровня воды до оси аэратора в метрах.
- P stat= H (м) x 9,81 = кПа. К примеру, для ваших 3 метров: 3 x 9,81 = 29,43 кПа
- Оцениваем потери на трении в трубопроводе. Для системы с аэраторами TPU длиной 1 м при стандартной обвязке потери в магистрали обычно составляют 1,0 – 2,0 кПа (зависит от чистоты обратных клапанов и диаметра труб). Возьмем среднее: 1,5 кПа.
- Итоговое вычисление DWP: DWP = 35,0 кПа - 29,43 кПа - 1,5 кПа = 4,07 кПа
DWP представляет собой важный диагностический показатель текущего состояния аэрационной системы. Он отражает сопротивление мембраны в реальных рабочих условиях и напрямую влияет на требуемое давление воздуходувки, энергопотребление и равномерность распределения воздуха.
Понимание структуры общего давления, умение корректно вычитать гидростатическую составляющую и потери в трубопроводе необходимы для получения объективного значения DWP и использования его как инструмента контроля. Регулярный анализ показателя помогает своевременно выявлять загрязнение мембран, проблемы с обвязкой или обратными клапанами и, в конечном итоге, поддерживать аэрационную систему в оптимальном режиме.
